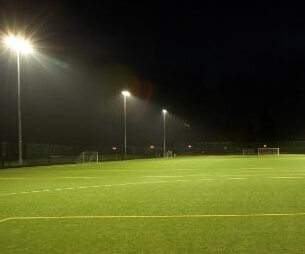

或者沒有罩棚的體育場，不足之處就是照度較低。鎮流器箱、配電控制柜安裝在燈桿下部，在條件允許的情況下，為了減小供電距離，也可安裝在燈桿上部。更換和維護燈具方式有兩種利用機械吊籃和在燈桿內部加裝鋼爬梯。
高度確定：燈桿高度應在燈架中心點與場地水平地面中心點所構成不小于２５°的夾角范圍內。即，ｈ≥ｄ×ｔａｎ２５°
式中：ｈ——燈架中心點至場地水平面的垂直高度（ｍ）；
�。洹獔龅刂行狞c至燈塔基座的水平距離（ｍ）。
該角度也不應過大，否則不僅使燈塔整體造價大大提高，同時也會降低垂直照度與水平照度的比例，影響場地物體立體感和降低識別運動物體的靈敏度。
燈帶式布燈
高度確定：首先保證在罩棚下安裝的場地照明燈具距場地水平面至少高１５ｍ，并結合體育場的具體特點，確定安裝燈具的馬道設置位置和高度。一般情況下，裝在罩棚下的照明燈具有兩排，第一排在罩棚前邊緣，位置為燈具至場地遠邊線與場地水平地面夾角約２５°;另一排在雨棚的中后部，位置為燈具至場地近邊線與場地水平地面夾角約５０°,如圖３所示。
還要特別注意在球門線中點與底線兩側１５°內的空間區域不能布置燈具，主要是為了降低禁區區域內的眩光，保證守門員及在角球區附近的球員有良好的視線。
燈具及其鎮流器箱、電纜、配電控制柜等都均勻安裝在馬道上。為了便于檢修和安裝燈具，馬道寬度應≤１．２ｍ，高度不小于２m。為了減小荷載，ＥＰＳ或ＵＰＳ安裝在馬道附近的配電間內。該種布燈方式的代表建筑有北京工人體育場、沈陽五里河體育場、２００８年國家體育場等。
燈帶與燈塔混合布燈
混合布燈將燈帶式與燈塔式有機地組合在一起的布燈方法。是一般大型綜合性體育場解決照明技術效果比較好的一種布燈型式。燈塔的投射角和方位布置可以適當靈活處理，光帶的長度可以適當縮短，光帶的高度也可適當降低。
布燈方式的選擇和燈塔的位置往往取決于場地條件或造價，應與建筑師密切配合，結合建筑物實際形狀，作出合理、經濟的設計。 |
